クリスマス装飾 光のオブジェ
アクリルと鉄骨の製作過程です。

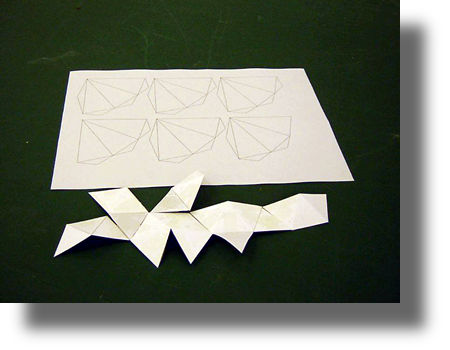

1:展開図
1kami.jpg 450×350 21K
三角錐が四方八方にトゲのように突き出た光る星のオブジェ。
イメージパースからそう理解しました。

まずケント紙で縮尺模型づくり、正三角形をつなぎ合わせて球体にする事から始めました。

はたして正三角形で球体が出来るのか?、テープで三角紙を貼っていくと何やら見えて来ました。
球体と言うより多面体、正三角形が20枚で出来そうです。

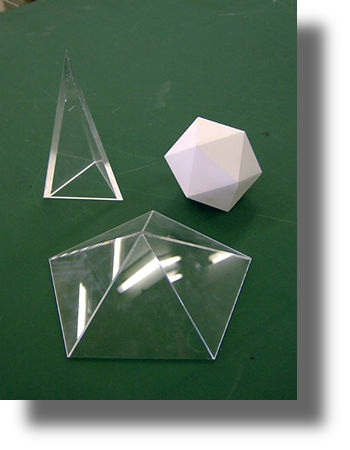

2:20面体
grp0526134127.jpg 350×450 20K
正三角形20枚で出来る多面体これを正20面体と言うそうです。
後で気が付きましたが「正20面体」をキーワード検索すると、
沢山の情報が溢れていました。

アクリルで作ったのは正確な角度を求めるためですが、
これもネット検索で簡単に答が見つかったかも知れません、
恐るべし、IT時代。

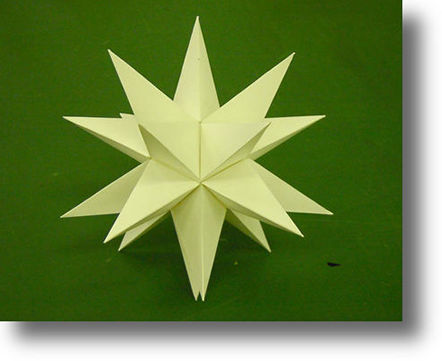

3:星の模型
3mokei.jpg 442×361 22K
ケント紙で作った正20面体をコアに、底面が同じサイズの正三角錐を20本取り付けました。

だいたいイメージどおり、これでいきましょう。
実物は星の直径が3M、1:10の縮尺で三角錐とコアはそれぞれ高さが100mmで作ってあります。

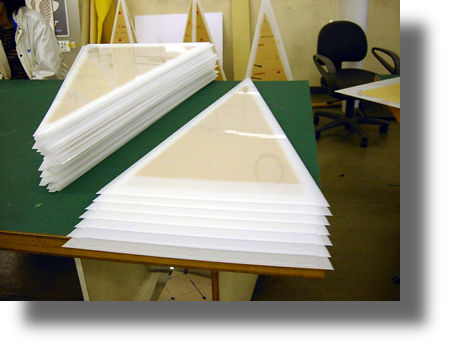

4:アクリルパーツ
4parts.jpg 450×350 28K
模型を元にアクリルのパーツを作ります、正三角錐ですからパーツの形状は全て同じです。
二等辺三角形が3枚で一つの三角錐が出来ます。
つまり三角錐20本分のパーツは60枚です、実はこの時2基作ったので合計120枚加工した事になります。
